Skirtumai tarp kūginių ritininių guolių ir sferinių ritininių guolių
Kūginiai ritininiai guoliai ir sferiniai ritininiai guoliai yra svarbūs riedėjimo guolių tipai, kurie labai skiriasi savo konstrukcija, funkcijomis ir taikymo scenarijais. Pagrindiniai jų skirtumai yra šie:
1. Dizaino struktūra

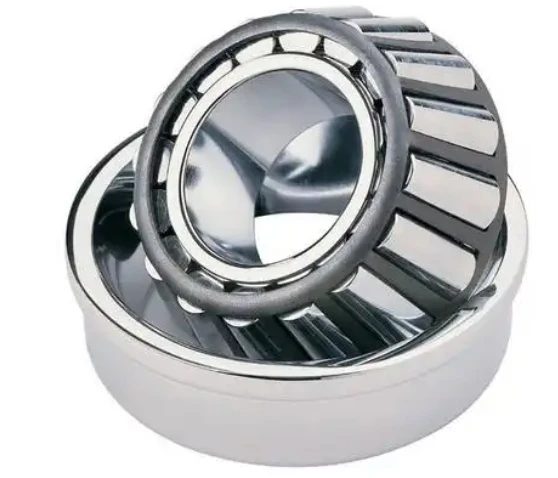

Kūginiai ritininiai guoliai:
---- Volelio forma:Naudojami nupjauto kūgio -formos voleliai (nupjauti kūgiai).
----Lenktynių takai: Tiek vidinis, tiek išorinis žiediniai bėgiai yra kūgiški, o kūgio viršūnė susilieja guolio ašies taške.
----Atskyrimas:Paprastai susideda iš vidinio žiedo, ritinėlio ir narvelio mazgo (vadinamo „vidinio žiedo mazgu“) ir išorinio žiedo (vadinamo „išoriniu žiedu“), šie guoliai yra atskiriami. Montuojant reikalingas tikslus vidinių ir išorinių žiedų ašinis reguliavimas (išankstinė apkrova).
----Susisiekimo kampas: Būtinas fiksuotas kontaktinis kampas (kampas tarp apkrovos linijos ir radialinės plokštumos). Didesnis kontaktinis kampas padidina guolio gebėjimą atlaikyti ašines apkrovas.
---- Šonkaulis:Vidinis žiedas paprastai turi briauneles, skirtas ritinėliams nukreipti.

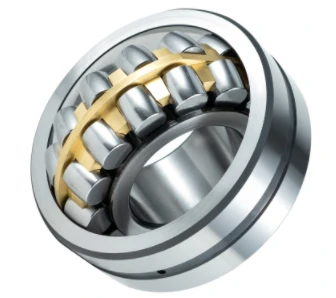

Sferiniai ritininiai guoliai:
---- Volelio forma:Naudojami simetriški statinės-formos ritinėliai (statinės-formos ritinėliai). Lenktynių takas: vidinis žiedas turi du fiksuotus bėgimo takus, o išorinis žiedas yra sferinis.
----Atskyrimas:Paprastai susideda iš vidinio žiedo, ritinėlio ir narvelio mazgo bei išorinio žiedo. Vidinis žiedas ir išorinis žiedas paprastai yra neatsiejami (išskyrus kai kuriuos didelius guolius).
---- Pagrindinės savybės:Sferinė išorinio žiedo trajektorija yra pagrindinė savybė, leidžianti guoliui savaime-susilyginti.
----Susisiekimo kampas:Konstrukcija leidžia volams reguliuoti savo kampą išorinio žiedo sferinėje trajektorijoje, kad būtų išvengta nesutapimų.
2. Pagrindinės funkcinės charakteristikos
Kūginiai ritininiai guoliai:
---- Pagrindiniai privalumai:Jie vienu metu gali atlaikyti dideles radialines ir vienakryptes ašines apkrovas (kuo didesnis kontaktinis kampas, tuo didesnė ašinė apkrova). Dėl savo konstrukcijos jie taip pat puikiai tinka grynoms ašinėms apkrovoms.

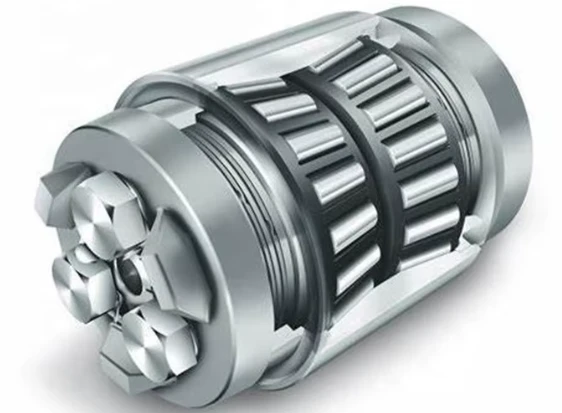

---- Pagrindiniai apribojimai:Jie negali toleruoti kampinio poslinkio. Jei velenas yra sulenktas guolio lizdo atžvilgiu arba montavimo metu atsiranda kampinis nesutapimas, gali atsirasti įtempių koncentracija, susilietimas su ritinėlio kraštais, nenormalus susidėvėjimas, perkaitimas ir ankstyvas gedimas. Reikalingas didelis montavimo tikslumas. Taikymas: paprastai reikia montuoti poromis (priešais -prieš -veidą, nugarą-į-arba kartu), kad būtų galima atlikti dvikryptes ašines apkrovas arba teikti tvirtą atramą.
Sferiniai ritininiai guoliai:
---- Pagrindinis privalumas:Gali nešti labai dideles radialines apkrovas ir vidutines ar dideles dvikryptes ašines apkrovas.
---- Pagrindinė funkcija:Puikios{0}}saviderinimo galimybės. Išorinio žiedo sferinė trajektorija leidžia vidiniam žiedui, ritiniui ir narveliui pakrypti tam tikru kampu išorinės žiedo ašies atžvilgiu (paprastai nuo 1,5 iki 3 laipsnių). Taip kompensuojamas kampinis poslinkis, atsiradęs dėl veleno lenkimo, montavimo klaidų ir sėdynės deformacijos.
---- Pagrindinis pranašumas:Didelė tolerancija montavimo klaidoms ir veleno deformacijai, žymiai sumažinanti gedimo dėl nesutapimo riziką ir supaprastinant montavimą.
3. Taikymo scenarijai
Kūginiai ritininiai guoliai:
Pritaikymai, kuriems reikalinga didelė radialinė ir ašinė apkrova su garantuotu išlygiavimo tikslumu.
Taikymo pavyzdžiai: automobilių ratai (naudojami poromis), pavarų dėžės įvesties / išvesties velenai, diferencialai, staklių verpstės (aukšti-tikslumo reikalavimai), valcavimo staklyno valcavimo kakleliai (dažnai naudojami poromis), siurbliai, kompresoriai, statybinė įranga ir kt.
Sferiniai ritininiai guoliai:
Taikymas, reikalaujantis ypač didelių radialinių ir vidutinių ašinių apkrovų.
Taikymas, kai sunku išlaikyti veleno lenkimą, pagrindo deformaciją arba aukštą išlyginimo tikslumą.

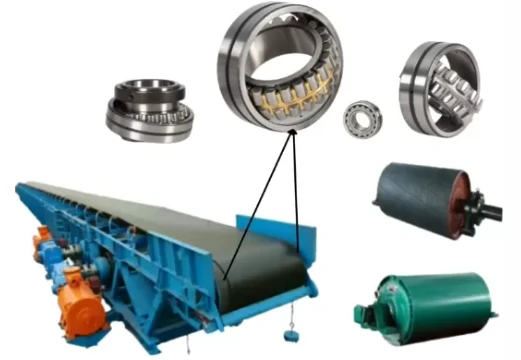

Naudojimo pavyzdžiai: vibruojantys sietai, dideli ventiliatoriai, popieriaus gamybos mašinos, konvejerio ritinėliai, ilgų pavaros velenų atramos, žemės ūkio mašinos, kasybos mašinos, tam tikrų tipų pavarų dėžės ir kita įranga, kuriai veikia atšiaurios eksploatavimo sąlygos arba sunku išlyginti.
4. Kiti skirtumai
---- Greitis:Kūginiai ritininiai guoliai paprastai pasiekia didesnį ribinį greitį nei sferiniai ritininiai guoliai.
---- Trintis ir temperatūros kilimas:Tiksliai išlygiuoti kūginiai ritininiai guoliai turi santykinai mažą trintį. Sferiniai ritininiai guoliai gali patirti šiek tiek didesnę trintį ir temperatūros kilimą dėl lenkto kontakto tarp ritinėlių ir tam tikro vidinio slydimo (ypač netinkamai išlygiavus).
---- Kaina ir sudėtingumas:Kūginiai ritininiai guoliai gali būti šiek tiek pigesni, tačiau suporuotas jų montavimas ir aukšti tikslumo reikalavimai padidina sistemos sudėtingumą ir kainą. Sferiniai ritininiai guoliai paprastai yra brangesni už komplektą, tačiau jų savaime-išlygiuojančios savybės supaprastina montavimą ir išlygiavimą, todėl sumažėja sistemos sąnaudų rizika.
---- Standumas:Tinkamai iš anksto apkrauti suporuoti kūginiai ritininiai guoliai užtikrina didelį sistemos tvirtumą. Sferiniai ritininiai guoliai yra palyginti mažo standumo.
Suvestinė palyginimo lentelė
|
Būdingas |
Kūginiai ritininiai guoliai |
Sferiniai ritininiai guoliai |
|
Volelio forma |
Nupjautas kūgis (nupjautas kūgis) |
Būgnas (statinės{0}}formos) |
|
Išorinis žiedinis lenktynių takas |
Kūgis |
Sferinis |
|
Pagrindinės savybės |
Didelė radialinė apkrova + didelė vienakryptė ašinė apkrova |
Labai didelė radialinė apkrova + vidutinė dvikryptė ašinė apkrova + savaiminio-išlygiavimo galimybė |
|
Nesuderinimo tolerancija |
Labai žemas (netoleruoja kampinio poslinkio) |
Labai didelis (paprastai leidžiamas 1,5 laipsnio - 3 laipsnio nuokrypis) |
|
Diegimo reikalavimai |
Reikia didelio{0}}tikslumo išlygiavimo, paprastai reikia naudoti poromis ir tiksliai sureguliuoti išankstinę apkrovą |
Žemi įrengimo išlygiavimo reikalavimai ir gali automatiškai kompensuoti nesutapimą |
|
Atskiriamumas |
Paprastai atskiriamas (vidinis žiedas + išorinis žiedas) |
Paprastai neatskiriama |
|
Tipinės programos |
Automobilių ratai, pavarų dėžės, staklių velenai (labai tiksliam naudojimui) |
Vibruojanti įranga, ilgi velenai, ventiliatoriai, konvejeriai, popieriaus gamybos mašinos (kur sudėtinga išlygiuoti arba atšiaurios darbo sąlygos) |
|
Greičio galimybė |
Paprastai didesnis |
Paprastai šiek tiek žemesnė |
|
Išlaidų svarstymai |
Pats guolis gali kainuoti šiek tiek mažiau, tačiau įrengimo/sistemos kaina gali būti didelė |
Pats guolis kainuoja daugiau, bet montavimo/sistemos kaštai gali būti mažesni |
5.Atrankos principai
Pasirinkite kūginius ritininius guolius, kai:Jums reikia itin didelės radialinės ir ašinės apkrovos, darbo aplinka užtikrina gerą išlygiavimo tikslumą ir galimi dideli greičio reikalavimai. Būkite pasiruošę tiksliam montavimui ir išankstinės apkrovos reguliavimui (dažniausiai montuojami poromis).
Rinkitės sferinius ritininius guolius, kai:Turite atlaikyti itin dideles radialines apkrovas (galbūt kartu su vidutinėmis ašinėmis apkrovomis) ir numatyti veleno lenkimą, sėdynės deformaciją arba montavimo sunkumus, dėl kurių reikia tobulo išlyginimo. Jų savaiminio-lygiavimo galimybė yra pagrindinis pranašumas, žymiai padidinantis patikimumą atšiauriomis eksploatavimo sąlygomis ir supaprastinantis montavimą.
Trumpai tariant, kūginiai ritininiai guoliai pasižymi didele apkrova, dideliu tikslumu ir maža paklaidos tolerancija; Sferiniai ritininiai guoliai turi labai didelę radialinę apkrovą, paklaidą ir supaprastintą montavimą.
