PAGALVIŲ BLOKŲ GUOLIAI-RUFINIAI GUOLIAI SU SĖDYNĖMIS
Pagalvės blokų guoliai{0}}Sferiniai guoliai su sėdynėmis
Kas yra sferiniai guoliai su sėdynėmis
Tai savotiškas mechaninis komponentas, jungiantis guolius ir tvirtinimo sėdynes. Dauguma riedėjimo guolių gaminami išorinį guolio šerdies žiedo skersmenį paverčiant sferiniu paviršiumi ir montuojami kartu su guolio lizdu su sferine vidine anga. Struktūra yra įvairi, o universalumas ir pakeičiamumas yra geras. Tuo pačiu metu šio tipo guolis taip pat suprojektuotas taip, kad būtų tam tikras savaiminio-išlygiavimo laipsnis, lengvai montuojamas ir turi dvigubą-struktūrinį sandarinimo įtaisą, kuris gali veikti atšiaurioje aplinkoje. Guolio sėdynė paprastai yra liejama.
Sferinių guolių su korpusais ypatybės
Mūsų pranašumas
Automatinė centravimo funkcija
Išorinis guolio skersmuo ir vidinis guolio skersmuo yra sferiškai suderinti, o tarp jų yra automatinė savaiminio-išlygiavimo funkcija, kuri gali kompensuoti ašių nesutapimą ir montavimo apatinio paviršiaus deformaciją, atsiradusią dėl montavimo klaidų.
Didelė apkrova
Kadangi išorinio sferinio rutulinio guolio vidinė struktūra yra tokia pati kaip 6200 ir 6300 serijų gilių griovelių rutulinių guolių, jis gali atlaikyti ne tik radialines apkrovas, bet ir tam tikras ašines apkrovas. Tuo pačiu metu guolis turi mažą darbo triukšmą.
Tvirtas guolių korpusas
Guolio lizdas yra vientisa sėdynės konstrukcija, pasižyminti puikiu tvirtumu, kuri neleidžia guoliui deformuotis montuojant. Guolių sėdynė yra patvari bet kokiomis darbo sąlygomis.
Unikalus dizainas
Išorinis guolio žiedas yra su unikaliu stabdymo kaiščiu (rutuliniu), kuris leidžia guoliui automatiškai išsilyginti ir neleidžia išoriniam žiedui suktis, taip pailginant guolio tarnavimo laiką.
Ilgas tarnavimo laikas
Įdėtieji rutuliniai guoliai su sėdynėmis dažniausiai naudojami atšiaurioje darbo aplinkoje, pvz., purvo, dulkių, drėgmės ir aukštos temperatūros sąlygomis. Tepalas guolio viduje per trumpą laiką pablogės. Todėl reikia iš naujo-sutepti įdėklinius rutulinius guolius su lizdais atitinkamais laiko intervalais ir sugedusį tepalą pakeisti nauju tepalu. Ketaus sferiniai rutuliniai guoliai turi tepimo antgalius pakartotiniam sutepimui, užtikrinant nepriekaištingą veikimą ir ilgą tarnavimo laiką bet kokioje darbo aplinkoje.
Guolį galima lengvai užfiksuoti ant veleno
Yra keturi būdai užfiksuoti guolį ant veleno. Labiausiai paplitęs būdas yra užrakinti du varžtus, esančius išplėstiniame vidinio žiedo gale. Taip pat galite naudoti fiksuojamąją movą, fiksuojamąją movą arba ekscentrinę movą. Šie keturi būdai gali lengvai užfiksuoti guolį ant veleno. (Viršutinio varžto struktūra yra danties galo tipo (ST), W tipo (SW), įgaubto galo tipo (S) ir rutulinio galo tipo (SQ). Kai kurie viršutiniai varžtų sriegiai yra padengti nailoniniais dažais, kad pagerintų jų atsparumą{5}}.)
Puikus sandarinimo efektyvumas
Abiejose išorinio sferinio rutulinio guolio pusėse sumontuoti karščiui -atsparūs ir alyvai-atsparūs guminiai sandarikliai ir plieninės plokštės dulkių dangtelio kombinuoti sandarikliai. Apsauginis dangtelis nuo dulkių sumontuotas ant guolio vidinio žiedo išorinio skersmens ir sukasi kartu su vidiniu žiedu. Jis gali veiksmingai užkirsti kelią išorinių pašalinių medžiagų patekimui į guolį ir gali atsispirti išoriniam slėgiui, kad apsaugotų guolį. Šis kombinuotas sandariklis, sudarytas iš sandariklio žiedo ir dangtelio nuo dulkių, gali neleisti nešvarumams, dulkėms ir drėgmei patekti į guolį ir tuo pat metu neleisti ištekėti guolio viduje esančio tepalo. Guoliai gali išlaikyti nepriekaištingą veikimą net ir atšiaurioje darbo aplinkoje.
Specialus guolio vidinio žiedo terminis apdorojimas
Vidinis žiedo griovelis ir aplinkinės dalys, kurias reikia grūdinti, paprastai užgesinamos, o vidinis žiedo prailginimo galas, skirtas nustatymo varžtui, yra vietiškai grūdinamas aukštoje temperatūroje, kad būtų išlaikytas kietumas ir atsparumas smūgiams. Po vietinio grūdinimo aukštoje temperatūroje aplink vidinio žiedo varžto angą guolis įgyja geresnes charakteristikas, o tai gali neleisti varžtui atsilaisvinti veikiant guoliui, o tuo pačiu metu dėl varžto vidinis žiedas nesprogs, net jei jis bus priveržtas. (Po vidinio žiedo vietinio atkaitinimo reikia užtikrinti, kad vidinis žiedo griovelis nebūtų paveiktas, o kietumas išliktų nepakitęs. Po atkaitinimo kietumas aplink viršutinę varžto angą turi būti mažesnis nei HRC50.

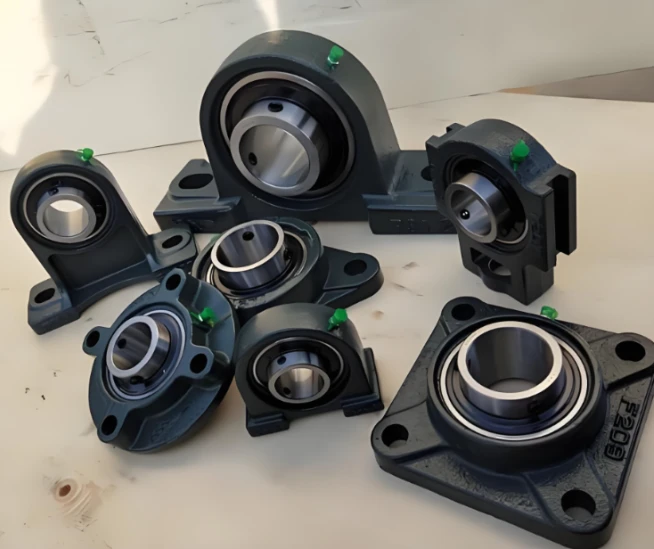

Įprastos sferinių guolių sėdynių sėdynių formos
Išorinio sferinio guolio su sėdyne kodas
Išorinio sferinio guolio su sėdyne kodas paprastai susideda iš pagrindinio kodo, priekinio kodo ir galinio kodo. Pagrindinis kodas apima struktūrinės formos kodą, dydžio serijos kodą ir vidinio skersmens kodą. Konstrukcinis formos kodas susideda iš išorinio sferinio guolio konstrukcijos formos kodo ir guolio lizdo konstrukcinės formos kodo.
| Sferinės guolio konstrukcijos kodas | Kodas | Sferinė guolių konstrukcija |

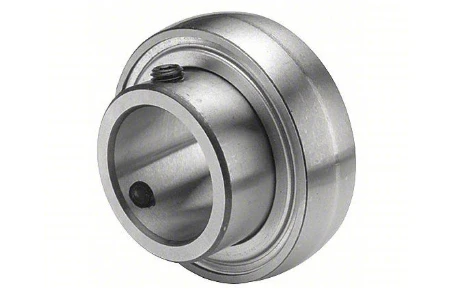

| UC (UCX) | Sferiniai rutuliniai guoliai su viršutiniu sriegiu | |
| JK | Sferiniai rutuliniai guoliai su kūgine anga | |
| SB | Viename gale plokščia galvutė su viršutiniu varžtu išoriniu sferiniu rutuliniu guoliu | |
| HC | Sferinis rutulinis guolis su ekscentrine mova | |
| SA | Viename gale plokščia galvutė su ekscentrine mova išoriniu sferiniu rutuliniu guoliu | |
| CS | Plokščios galvutės išoriniai sferiniai rutuliniai guoliai abiejuose galuose |
Naudojamas įvairiose pramonės šakose.
UC (UCX)
JK
SB
HC
SA
CS
Sferinės guolio sėdynės konstrukcijos kodas
| Kodas | Sferinė guolio sėdynės konstrukcija |
| P | Vertikalios sėdynės liejimas |
| PH | Lituojama aukštai centrinė vertikali sėdynė |
| PA (PW) | Lieta siaura vertikali sėdynė |
| F(FU) | Liejimo kvadratinė sėdynė |
| FL (FLU) | Liejimo deimantinė sėdynė |
| FD(FW) | Lieta siaura deimantinė sėdynė |
| LF | Lieta trumpa deimantinė sėdynė |
| FC | Liejimo boso apvali sėdynė |
| FS | Liejimo boso kvadratinė sėdynė |
| T(ST) | Slankiojančios sėdynės liejimas |
| FB | Liejimo pakabos sėdynė |
| FA | Lietaus reguliuojama deimantinė sėdynė |
| HA | Liejimo pakabos sėdynė |
| C | Liejimo žiedo sėdynė |
Sferinių guolių su korpusais medžiagos
Sferinių guolių su korpusais medžiagos
Sferinių guolių žiedų ir plieninių rutulių medžiagos
Sferinių guolių žiedai ir rutuliukai pakartotinai veikiami dideliu kontaktiniu įtempimu, išlaikant didelį{0}}sukimosi tikslumą. Todėl pagrindiniai guolių žiedų, riedėjimo elementų ir narvų medžiagų ir eksploatacinių savybių reikalavimai yra šie:
Didelis riedėjimo nuovargio stiprumas; Didelis kietumas
Didelis atsparumas dilimui; Geras matmenų stabilumas
Didelis mechaninis stiprumas
Daug anglies turintis chromo guolių plienas (GCr15 ir GCr15SiMn) yra geriausia medžiaga riedėjimo guoliams gaminti ir yra plačiai pritaikyta. GCr15SiMn kietėja geriau nei GCr15. Kai efektyvusis žiedo sienelės storis yra didesnis nei 15 mm, o plieninio rutulio skersmuo didesnis nei 50 mm, rekomenduojama naudoti GCr15SiMn.
Sferinės guolio sėdynės medžiaga
Guolių sėdynės medžiagos dažniausiai yra HT200 pilkasis ketus ir 10 plienas, taip pat naudojamas kalusis ir lietinis plienas.
Narvelio medžiaga

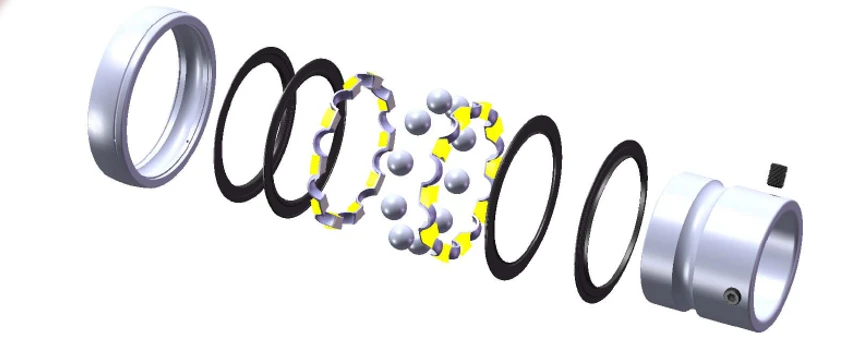

Išorinio sferinio guolio korpusas su sėdyne paprastai yra bangos{0}} formos narvas, įspaustas iš plieno plokštės, o didelių užsienio kompanijų gaminiuose dažniausiai naudojami nailoniniai narvai. Nailono narvelių savybės yra lengvas ir mažas šlifavimo koeficientas, todėl plieno rutulio nusidėvėjimo vertė gali būti sumažinta. Tačiau nailoniniai narveliai netinka guoliams aukštos temperatūros aplinkoje ir yra brangesni.
Laimėk{0}}laimėk
Guolių plieno kokybė tiesiogiai veikia guolio veikimą ir tarnavimo laiką. Guolių plienas turi turėti mažai-metalinių intarpų, didelio grynumo ir vienodos mikrostruktūros.
Pagrindiniai taškai renkantis sferinius guolius su sėdynėmis
Teisingas sferinių guolių lizdų parinkimas yra svarbus žingsnis siekiant maksimaliai padidinti guolio veikimą ir pasiekti normalų pagrindinio įrenginio veikimą. Renkantis tinkamą sferinės guolių sėdynės modelį, atitinkantį pagrindinio įrenginio reikalavimus, reikia atsižvelgti į šiuos veiksnius iš įvairių guolių ir guolių lizdų.
Pačios mašinos konstrukciniai reikalavimai atramai
Montavimo erdvė ir veleno matmenys
Guolių apkrova (dydis, kryptis, pobūdis)
Guolių tarnavimo laikas ir patikimumo reikalavimai
Darbinis greitis (didelis, mažas, pirmyn ir atgal)
Guolių ir velenų derinimo savybės ir tvirtinimo būdai
Palaiko vietą, konfigūraciją ir ašinį išsiplėtimą bei susitraukimą
Tinkamumo tarp guolio ir korpuso pobūdis;
Aplinkos temperatūros reikalavimai (atsparumas aukštai ir žemai temperatūrai)
Reikalavimai aplinkai, dulkėms, drėgmei{0}}, vandeniui ir kt.
Pertepimo svarba
Triukšmo ir vibracijos reikalavimai
Guolių lizdų stiprumo reikalavimai.

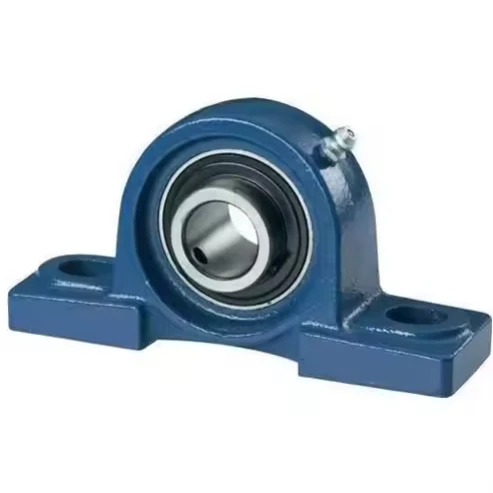

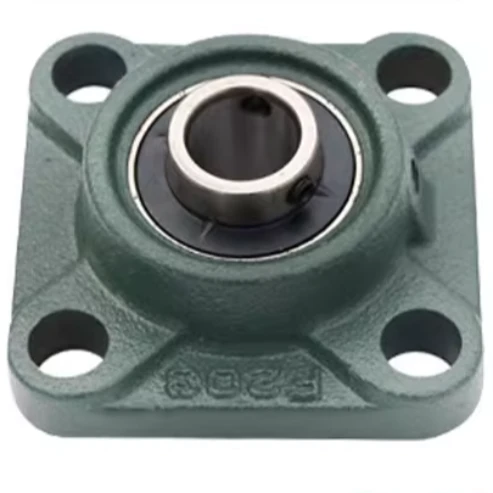

UCP UCF
